Выпускной коллектор

Выпускной коллектор

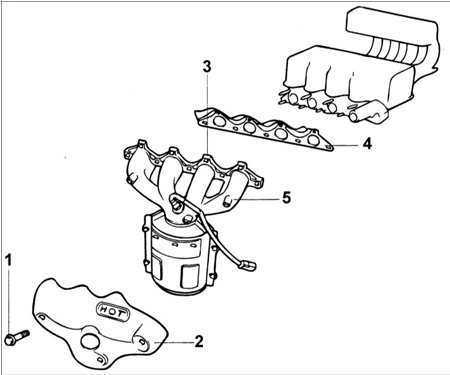

Выпускной коллектор

1 – болт, 15–20 Н•м;
2 – теплозащитный экран;
3 – шпильки, 15–20 Н•м;
4 – прокладка выпускного коллектора;
5 – выпускной коллектор.

Проверьте выпускной коллектор на отсутствие повреждений и раскалывания.
Проверьте прокладку выпускного коллектора на отсутствие расслаивания и повреждений.
