Электромагнитный клапан очистки канистры с активированным углем

Hyundai Accent / Инструкция по эксплуатации автомобиля Hyundai Accent / Клапан вентиляции картера / Электромагнитный клапан очистки канистры с активированным углем

Предупреждение

Перед отсоединением промаркируйте вакуумные шланги для того, чтобы их можно было установить на свои места.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините вакуумный шланг от электромагнитного клапана.
2. Отсоедините от клапана электрический разъем.
3. Соединить вакуумный насос с патрубком, к которому был подсоединен вакуумный шланг с красной полосой.

4. Создайте разрежение и проверьте, когда подается и отключается напряжение,

4. Создайте разрежение и проверьте, когда подается и отключается напряжение, подаваемое на электромагнитный клапан.

5. Измерьте сопротивление между клеммами электромагнитного клапана очистки канистры

5. Измерьте сопротивление между клеммами электромагнитного клапана очистки канистры с активированным углем.
Сопротивление: 26 Ом при 20°C

Напряжение батареи Нормальное состояние
Когда подается напряжение Разрежение отсутствует
Когда прекращается подача напряжения Разряжение присутствует

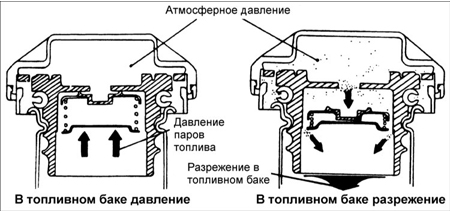

Крышка топливноналивной горловины

Крышка топливоналивной горловины оборудована вакуумным предохранительным клапаном,

Крышка топливоналивной горловины оборудована вакуумным предохранительным клапаном, чтобы предотвратить утечку паров топлива в атмосферу.
