Топливные форсунки

Элементы системы подачи топлива

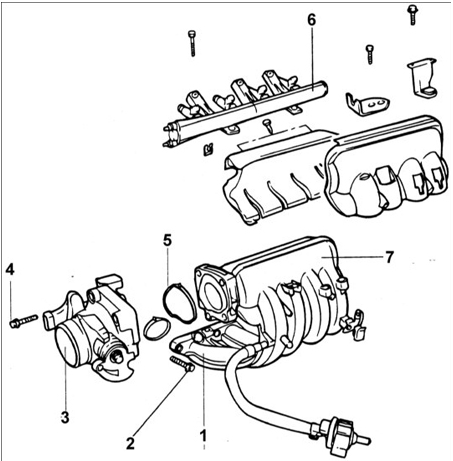

Элементы системы подачи топлива

1 – впускной коллектор;
2 – болт, 15–20 Н•м;
3 – дроссельный узел;
4 – болт, 15–20 Н•м;
5 – прокладка дроссельного узла;
6 – топливная магистраль;
7 – воздушная камера.
