Приводной вал со ШРУСами Birfield и трипоидного типа

Приводной вал со ШРУСами Birfield и трипоидного типа
Приводной вал со ШРУСами Birfield и трипоидного типа

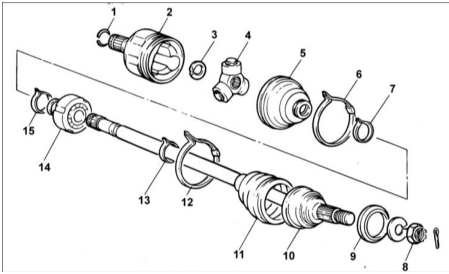

1 – cтопорное кольцо;
2 – ШРУС трипоидного типа;
3 – cтопорное пружинное кольцо;
4 – опора роликов трипоидного соединения;
5 – защитный чехол;
6 – хомут;
7 – хомут;
8 – гайка, 220–260 Н•м;
9 – пылезащитное кольцо;
10 – ШРУС Birfield;
11 – защитный чехол;
12 – хомут;
13 – хомут;
14 – динамический демпфер;
15 – зажим динамического демпфера.
