Система охлаждения - насос охлаждающей жидкости

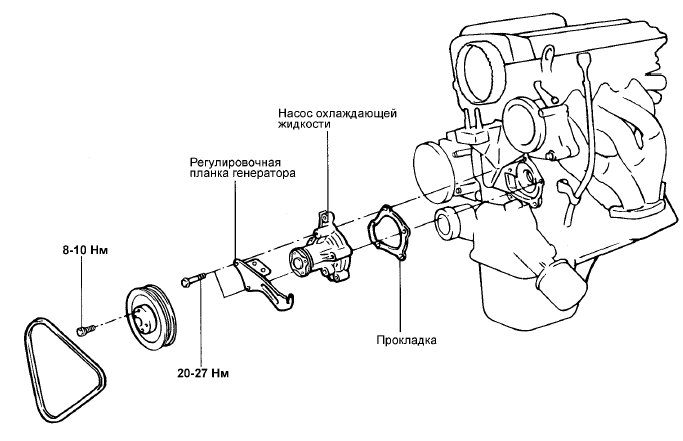

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ - КОМПОНЕНТЫ
СНЯТИЕ
1. Слейте охлаждающую жидкость и отсоедините соединительный шланг подводящей трубы системы охлаждения от насоса охлаждающей жидкости.
2. Снимите ремень привода генератора и шкив насоса охлаждающей жидкости.
3. Снимите крышки ремня привода ГРМ и направляющий ролик ремня привода ГРМ.
4. Отверните болты крепления насоса охлаждающей жидкости, затем снимите регулировочную планку генератора.
5. Снимите насос охлаждающей жидкости в сборе с блока цилиндров.

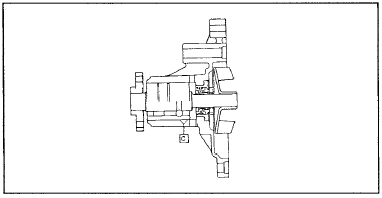

ПРОВЕРКА
1. Проверьте каждую деталь на отсутствие трещин, повреждения или износа, и замените насос охлаждающей жидкости в сборе если необходимо.
2. Проверьте подшипник на отсутствие повреждения, повышенного шума при работе и медленного вращения, и замените насос охлаждающей жидкости в сборе если необходимо.
3. Проверьте насос на отсутствие утечек охлаждающей жидкости. Если имеются утечки охлаждающей жидкости, то узел сальника неисправен. Замените насос охлаждающей жидкости в сборе.
УСТАНОВКА

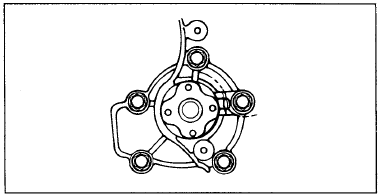

1. Удалите остатки старой прокладки с привалочных поверхностей насоса охлаждающей жидкости и блока цилиндров
2. Установите насос охлаждающей жидкости вместе с новой прокладкой и затяните болты крепления насоса номинальным моментом.
Момент затяжки Болты крепления насоса охлаждающей жидкости к блоку цилиндров : 20 - 27 Нм 3. Установите направляющий ролик ремня привода ГРМ. Отрегулируйте натяжение ремня привода ГРМ.
4. Установите крышки ремня ГРМ.
5. Установите шкив насоса охлаждающей жидкости и ремень привода генератора, и затем отрегулируйте натяжение ремня.
6. Заполните систему охлаждения чистой охлаждающей жидкостью.
7. Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
