Схема системы управления двигателем

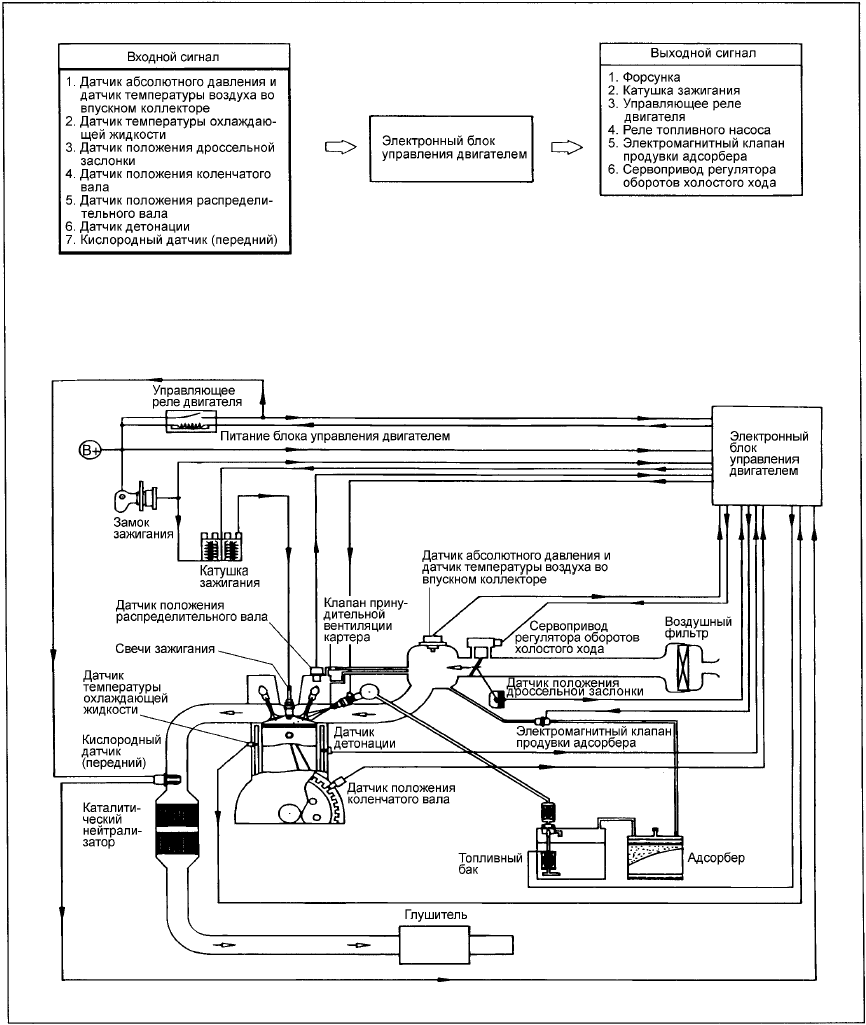

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ДВИГАТЕЛЬ [1.6L I4] С СИСТЕМОЙ OBD-II)

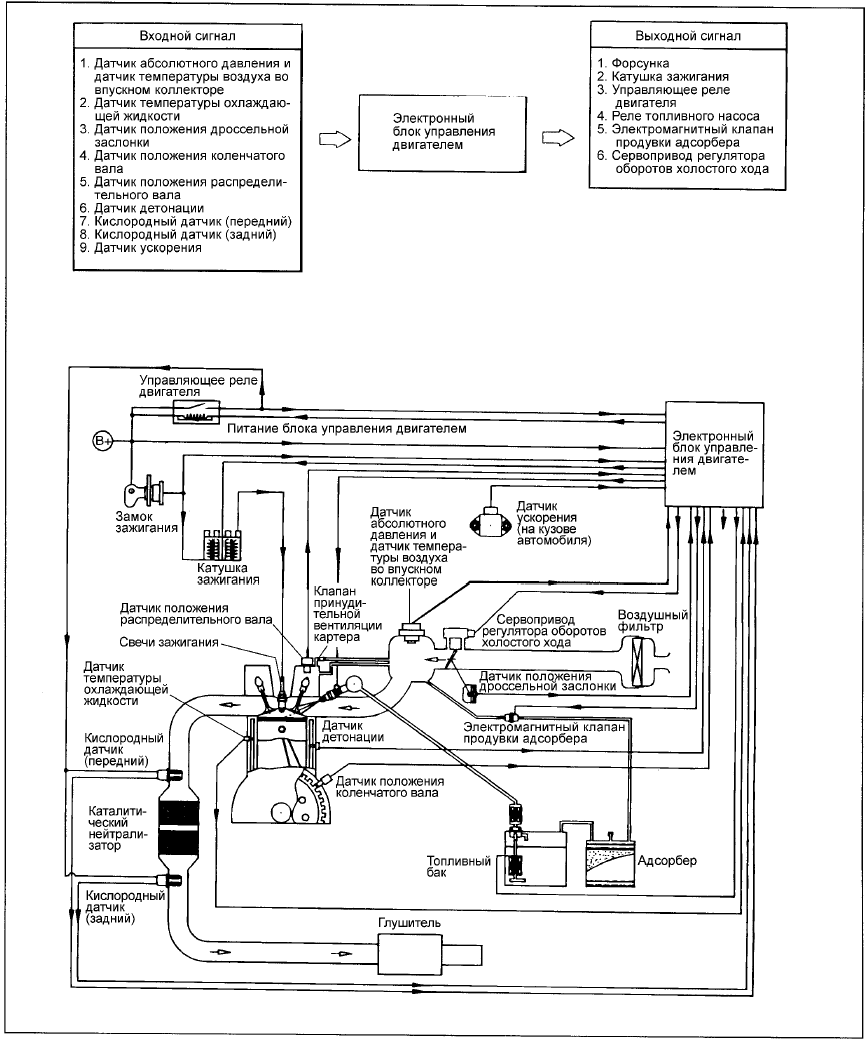

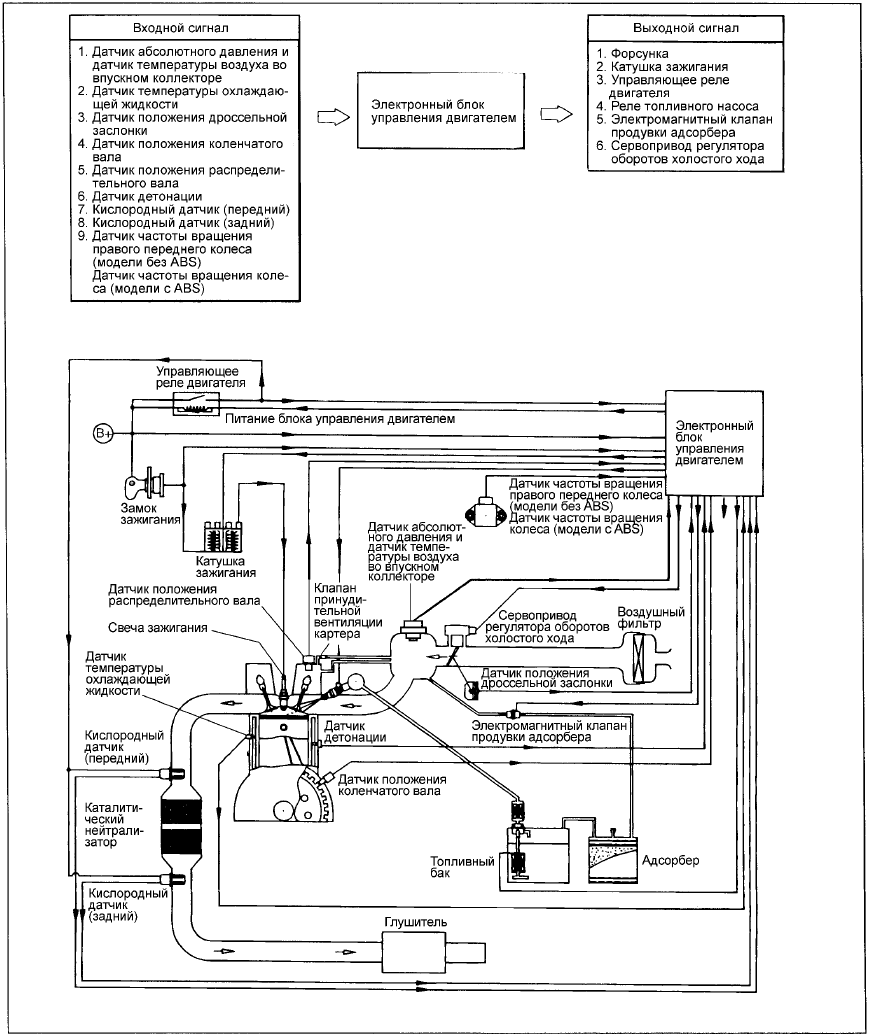

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ДВИГАТЕЛИ [1.8/2.0L I4] С СИСТЕМОЙ OBD-II)

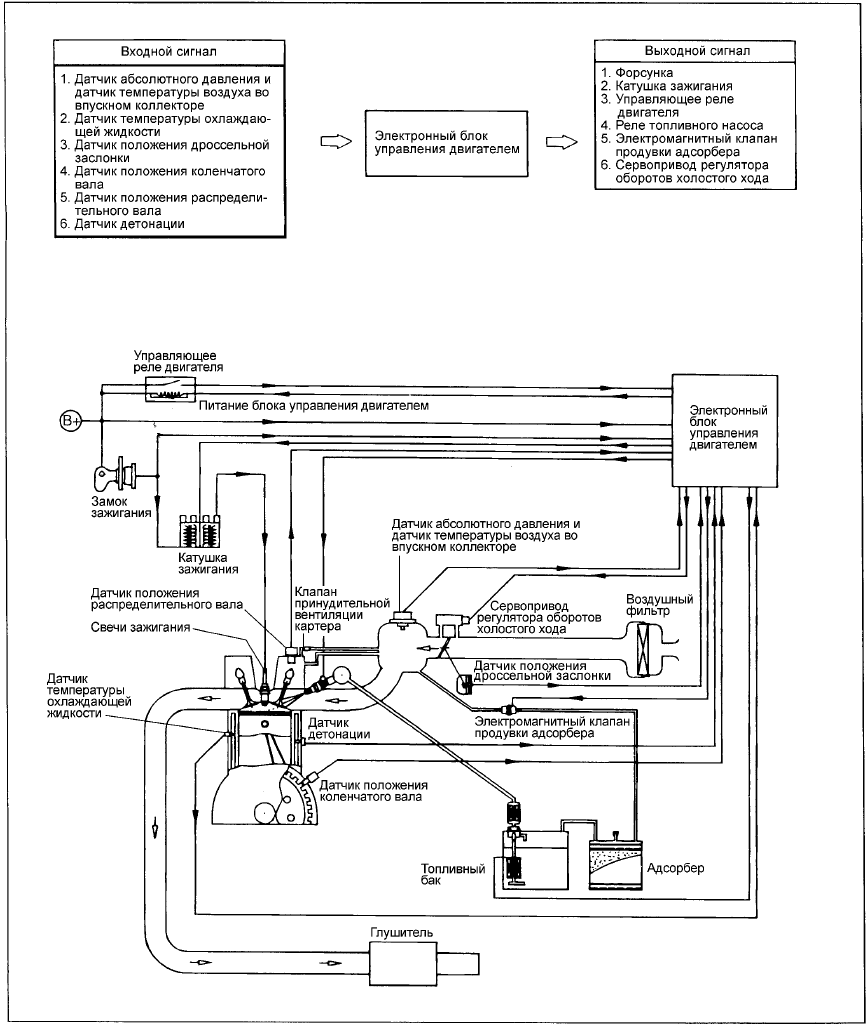

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ДВИГАТЕЛИ [1.6/1.8/2.0L I4] БЕЗ СИСТЕМЫ OBD-II)


СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ДВИГАТЕЛИ [1.6/1.8/2.0L I4] ДЛЯ ЭТИЛИРОВАННОГО БЕНЗИНА)
