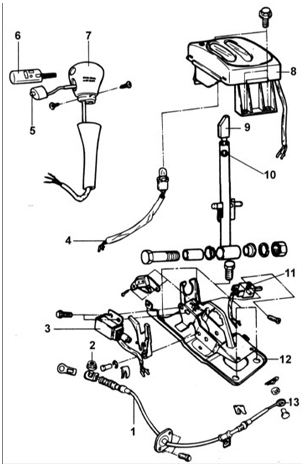

Рычаг селектора

Рычаг селектора
Рычаг селектора

1 – трос управления коробкой передач;
2 – гайка;
3 – соленоид замка блокировки;
4 – провод и лампа подсветки панели управления коробкой передач;
5 – O/D выключатель;
6 – кнопка;
7 – ручка;
8 – панель управления коробкой передач;
9 – регулировочный кулачок рычага;
10 – рычаг селектора;
11 – выключатель нейтрального положения коробки передач;
12 – кронштейн;
13 – соединительный наконечник троса.
