Зубчатый ремень

Зубчатый ремень
Зубчатый ремень

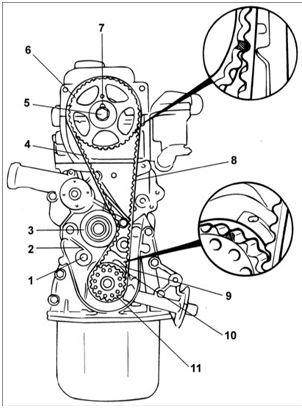

1 – болт, 20–27 Н•м;
2 – пружина механизма натяжения;
3 – ролик натяжения зубчатого ремня;
4 – свободная сторона зубчатого ремня;
5 – болт, 80–100 Н•м;
6 – шкив распределительного вала;
7 – установочный штифт;
8 – сторона натяжения зубчатого ремня;
9 – установочная метка (указатель) на передней крышке;
10 – установочная метка на шкиве коленчатого вала;
11 – шкив коленчатого вала.
