Коленчатый вал

Коленчатый вал
Коленчатый вал

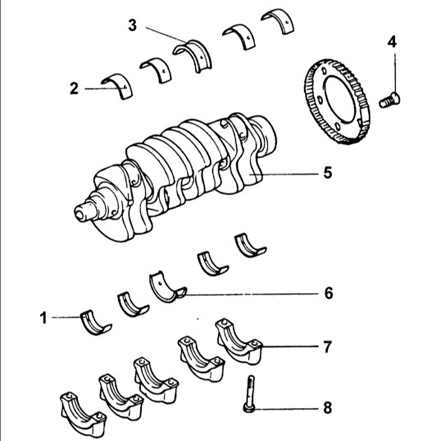

1 – нижний вкладыш коренного подшипника коленчатого вала;
2 – верхний вкладыш коренного подшипника коленчатого вала;
3 – верхний подпятник коленчатого вала;
4 – датчик угла поворота коленчатого вала;
5 – коленчатый вал;
6 – нижний подпятник коленчатого вала;
7 – крышка коренного подшипника коленчатого вала;
8 – болт, 55–60 Н•м.
